Volumetrikus adagoló

Volumetrikus adagoló: Nagy hatékonyságú, Olcsó adagolás extrudálási folyamatokhoz

Vel 16 több éves gyakorlati tapasztalat a műanyag extrudáló berendezések tervezése és optimalizálása terén, támogattam 300 gyártók Észak-Amerikában, Európa, és Ázsiában az extrudersoraik megfelelő adagolórendszerének kiválasztásában. A volumetrikus adagoló a legpraktikusabb megoldás 80% szabványos extrudálási alkalmazásokhoz – a megfizethetőség kiegyensúlyozása, megbízhatóság, és könnyű használat, miközben egyenletes adagolási teljesítményt biztosít a műanyagok széles skálájához. Ellentétben a precíziós súlycsökkentő adagolókkal, amelyek jelentős előzetes befektetést igényelnek, A volumetrikus adagolók költséghatékony alternatívát kínálnak az általános célú extrudáláshoz, ahol a mérsékelt pontosság és a nagy áteresztőképesség az elsődleges cél Volumetrikus adagoló gyártója.

Volumetrikus adagoló: Alapérték & Alkalmazási kör

A Volumetrikus adagoló szállító alkalmas a legtöbb extruder adagolási megoldáshoz, alacsony költségű és nagy hatékonyságú takarmányozási jellemzőkkel rendelkezik. A műanyagfeldolgozó létesítmények alapvető elemeként világszerte, ezt az adagolótípust úgy tervezték, hogy egyenletes mennyiségű anyagot szállítson az extruderekbe (egycsavaros, ikercsavar, vagy kétlépcsős) anélkül, hogy bonyolult súlymérő rendszerekre lenne szükség. Ez az egyszerűség alacsonyabb tőkekiadást jelent (30-50% kevesebb, mint a súlyvesztéses etetőknél) és minimális karbantartás, így ideális kis- és közepes méretű gyártók számára, nagy volumenű, alacsony haszonkulcsú gyártási sorozatok, és olyan alkalmazásokhoz, ahol szigorú adagolási pontosság (±0,1%) nem szükséges.

A térfogati adagolók univerzálisan kompatibilisek az extrudálási eljárásokkal, beleértve:

• Általános célú csőextrudálás (HDPE/PP/PVC csövek 20mm-630mm átmérőjű)
• Profil extrudálás (PVC ablak/ajtó profilok, autókárpit, építőanyagok)
• Lap/fólia extrudálás (PE/PP lapok 1mm-20mm vastagságban, LDPE fólia)
• Újrahasznosított műanyag feldolgozás (ig 60% újraőrölni a tartalmat PE/PP/PVC-ben)
• Alapvető összeállítás (alacsony terhelésű adalékanyag/mesterkeverés)

Ezekben az alkalmazásokban, az adagoló ±2%-os térfogatpontossága több mint elegendő az extruder egyenletes teljesítményének és termékminőségének fenntartásához, míg masszív kialakítása megbízható működést biztosít zord gyári környezetben (hőmérséklet 0°C-45°C, porszint ISO-ig 8573-1 Osztály 4).

Tervezés & A térfogati adagolók működési elvei

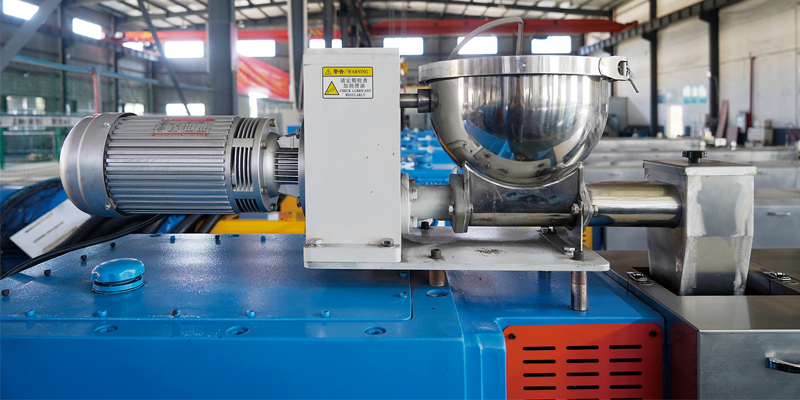

A Volumetrikus adagoló gyár egy kis ikercsavarból áll, hordó, és motor – három alapvető összetevő, amelyek párhuzamosan működnek, hogy kiküszöböljék az áthidalással járó gyakori táplálkozási kihívásokat, eltömődés, és következetlen kisülés. Ellentétben az egycsavaros volumetrikus adagolókkal (hajlamos az anyag csúszására és egyenetlen áramlására), az ikercsavaros kialakítás pozitív elmozdulást hoz létre, amely biztosítja az anyag egyenletes mozgását a garattól az extruder adagolótorkáig.

Amikor az anyag belép a hordóba, a csavart egyszerűen forgatja a keverőhenger, Volumetrikus adagoló nagykereskedelme amely nemcsak az anyagot nyomja le az aljára, hanem csökkenti az eltömődést is, megkönnyítve a kisülést, időt és energiát takarít meg, és a termelékenységet befolyásoló lassú kisütés problémájának megoldása. A keverőhenger (a garat bemenetére szerelve) felkavarja az ömlesztett anyagokat, hogy megakadályozza a patkányok kilyukadását és áthidalását – olyan problémák, amelyek az egycsigás adagolókat sújtják az alacsony folyású anyagok, például az őrlési pelyhek vagy a töltött keverékek feldolgozásakor. Ez az izgalom, az egymásba illeszkedő ikercsavarokkal kombinálva, biztosítja, hogy az anyag folyamatosan az extruderhez kerüljön, még alacsony előtolási sebességnél is (5 kg/óra) vagy magas árakat (2000 kg/óra).

Főbb komponensek tervezési jellemzői

1. Kétcsavaros szerelvény

A Zhuoyue volumetrikus adagolói kompakt, egymásba illeszkedő ikercsavaros kialakítást használnak (átmérő 15-50 mm) testreszabható csavarprofilokkal, amelyek megfelelnek az anyagáramlási tulajdonságoknak:

• Szabványos fogású csavarok (15mm/20mm): Szabadon folyó szűz pelletekhez (PE/PP/ABS) – maximalizálja az áteresztőképességet és minimalizálja az anyagcsúszást.
• Rövid fogású csavarok (10mm): Alacsony átfolyású anyagokhoz (őröld újra a pelyheket, nagy töltőanyag-tartalmú PVC-vegyületek) – javítja az anyag tapadását és megakadályozza az áthidalóságot.
• Kopásálló bevonat: A csavarok nikkel-bórral vannak bevonva (In-B) vagy wolfram-karbid koptató anyagokhoz (kalcium-karbonáttal töltött PP/PVC), az élettartam meghosszabbítása től 6 hónapokig 2+ év.

Az ikercsavarokat szinkronizált sebességváltó hajtja meg, hogy biztosítsa az egyenlő forgási sebességet, kiküszöböli az anyag beszorulását és a nyírási melegítést (kritikus a hőmérséklet-érzékeny anyagoknál, mint a PVC).

2. Hordó & Hopper

Az adagoló hordó varrat nélküli szénacélból készül (vagy 304 rozsdamentes acél élelmiszeripari/orvosi felhasználásra) sima belső felülettel (Ra ≤ 1,6 μm) az anyag tapadásának csökkentése érdekében. A tartály 5 literes kiszerelésben kapható, 10L, 20L, és 50 literes kapacitással, átlátszó polikarbonát opcióval a vizuális anyagszint monitorozáshoz. A vibrációs alap opcionális az ultraalacsony folyású anyagokhoz (például, üvegszállal töltött PA pellet), tovább csökkenti az eltömődés kockázatát.

3. Hajtás Motor & Vezérlőrendszer

A térfogati adagolók IE3 prémium hatékonyságú motorokkal vannak felszerelve (0.75kW-4,0 kW) amelyek megfelelnek az EU 2009/125/EC környezetbarát tervezési irányelvének és az Egyesült Államok DOE energiahatékonysági szabványainak. A motor az ikercsavarokat és a keverőhengert egy frekvenciaváltóval hajtja meg (VFD), lehetővé teszi a sebesség pontos beállítását (0-100 fordulat) hogy megfeleljen az extruder kimeneti követelményeinek. A vezérlőrendszer jellemzői:

• Analóg gyorstárcsázás (alapmodell) vagy digitális HMI (fejlett modell) az alapjel beállításához
• Túlterhelés elleni védelem (hő és áram) anyagelakadások miatti motorkárosodás elkerülése érdekében
• Anyagszint érzékelő (választható) – riasztást indít, ha a garat szintje alá csökken 10% az extruder éhezésének megakadályozására
• Integráció extruder PLC-vel (választható) – szinkronizálja az adagoló sebességét az extruder csigás sebességével a zárt hurkú szabályozás érdekében

A Zhuoyue térfogati adagolók műszaki adatai

A Zhuoyue a térfogati adagolók teljes választékát kínálja az extruder teljesítményéhez igazodva, labormérlegből (5 kg/óra) ipari méretűre (2000 kg/óra) termelés:

Modell	Kétcsavar átmérője (mm)	Sebesség tartomány (fordulat)	Etetési kapacitás (kg/óra)	Motor teljesítmény (kW)	Garatűrtartalom (L)	Pontosság
ZYVF-15	15	0-80	5-50	0.75	5	±2%
ZYVF-25	25	0-90	20-150	1.5	10	±2%
ZYVF-35	35	0-100	50-500	2.2	20	±2%
ZYVF-50	50	0-100	100-2000	4.0	50	±2%

Univerzális specifikációk: Minden modell 220V/380V 50/60Hz egy-/háromfázisú tápellátással működik, súlya 25-85 kg (modelltől függően), és karimás kivitelű, így közvetlenül rögzíthető az extruder adagoló torkához (kompatibilis 99% globális extruder márkák).

A térfogati adagolók fő előnyei extrudáláshoz

1. Verhetetlen költséghatékonyság

A térfogati adagolók a legalacsonyabb teljes birtoklási költséget kínálják (TCO) bármely ipari extruder adagolórendszerhez:

• Előzetes költség: 30-50% alacsonyabb, mint a súlyvesztéses etetőknél (például, ZYVF-35 költségek $2,500 vs. $5,000 egy hasonló LIW adagolóhoz).
• Energiaköltségek: Az IE3 motorok csökkentik az energiafogyasztást 15% a szabványos motorokhoz képest - $100-$500 éves megtakarítás etetőnként (24/7 művelet).
• Karbantartási költségek: Nem kell drága mérőcellákat vagy precíziós érzékelőket cserélni – éves karbantartási költségek <$200 adagolónként (vs. $1,000+ LIW adagolókhoz).

Közepes méretű extrudáló berendezéshez 4 etetők, ez teljes költségmegtakarítást jelent $15,000-$25,000 egyedül az első évben.

2. Magas Megbízhatóság & Minimális állásidő

A volumetrikus adagolók egyszerű mechanikai kialakítása kiküszöböli 90% a súlyvesztéses rendszerekben található hibapontok közül (például, erőmérő cella sodródás, érzékelő kalibrálási hibák). Mezőadatok innen 200+ Zhuoyue feeder telepítések mutatják:

• Meghibásodások közötti átlagidő (MTBF): 18,000 óra (2+ éveinek 24/7 művelet)
• Átlagos javítási idő (MTTR): <1 óra (Az alkatrészek könnyen beszerezhetők és könnyen cserélhetők)
• Éves állásidő: <1% (vs. 5-8% LIW adagolókhoz)

Az eltömődésgátló keverőhenger és a kétcsavaros kialakítás csökkenti az anyagelakadások miatti nem tervezett állásidőt is – ez gyakori probléma az egycsigás adagolóknál (felelős 10-15% az extruder leállása a műanyag létesítményekben).

3. Könnyű kezelés & Minimális edzés

A térfogati adagolók működéséhez nincs szükség speciális műszaki ismeretekre:

• Alapvető művelet (sebesség beállítás, anyag utántöltés) be lehet tanulni 1-2 óra gyakorlati képzés.
• A kalibrálás egyszerű – fújja át az anyagot az adagolón keresztül 10 jegyzőkönyv, mérje meg a kimeneti mennyiséget, és állítsa be a gyorstárcsát a cél előtolási sebességhez.
• Nincsenek bonyolult szoftverek vagy kalibrációs eljárások (ellentétben a LIW adagolókkal, amelyek negyedévente szakszerű kalibrálást igényelnek).

Ez kritikus előnyt jelent a nagy forgalmú vagy korlátozott műszaki személyzettel rendelkező gyártók számára, mivel csökkenti a képzési időt és az emberi hibákat.

4. Sokoldalúság az anyagtípusok között

A Zhuoyue volumetrikus adagolói a műanyagok széles skáláját kezelik változtatás nélkül:

• Szűz pellet: PE, PP, PVC, ABS, PS, KEDVENC (minden évfolyam)
• Regrind: Pehely, pellet, vagy újraőrölni keverékeket (ig 60% újraőrölni a tartalmat)
• Töltött vegyületek: Akár 50% kalcium-karbonát/talkum/üvegszál töltőanyag
• Masterbatchek: Szín, UV stabilizátor, vagy égésgátló mesterkeverékek (alacsony és közepes terhelés)
• Hőre lágyuló elasztomerek (TPE/TPU): Puha vagy merev minőségek (opcionális garatfűtéssel a csomósodás megelőzésére)

Élelmiszerrel érintkező vagy orvosi minőségű alkalmazásokhoz, adagolók konfigurálhatók 304/316 rozsdamentes acél érintkező alkatrészek és FDA-kompatibilis kenőanyagok (találkozó 21 CFR 177.1520).

Esettanulmány: A térfogati adagolók fokozzák a PVC csőgyártást (Texas, Egyesült Államok)

Egy texasi székhelyű PVC-csőgyártó az elöregedett egycsigás adagolókat cserélte le 4 Zhuoyue ZYVF-50 volumetrikus adagolók be 2024 a termelési szűk keresztmetszetek kezelésére:

• Eredeti kiadások: Gyakori anyagi áthidalás (1-2 műszakonkénti elakadások), következetlen etetés (±5%-os pontosság), 15% leállások az adagoló meghibásodásai miatt.
• Gólok: Csökkentse az állásidőt, növeli az áteresztőképességet 10%, alacsonyabb karbantartási költségek.

A ZYVF-50 adagolók felszerelése után:

• Az anyagelakadások megszűntek (0 műszakonkénti elakadások) – dugulásgátló keverőhenger és ikercsavaros kialakítás megoldotta az áthidaló problémákat.
• Az adagolási pontosság ±2%-ra javult – a konzisztens extruder teljesítmény csökkentette a cső méretváltozását 40%.
• Az áteresztőképesség %-kal nőtt 12% (-tól 800 kg/óra ig 900 kg/óra) – nincs többé extruder éhezés az egyenetlen etetés miatt.
• A karbantartási költségek csökkentek 70% (évi 8000 dollárról évi 2400 dollárra) – kevesebb alkatrész cseréje és nincs kalibrálási díj.
• ROI elérve: 6 hónap (teljes beruházás $10,000, éves megtakarítás $20,000).

Az üzem vezetője jelentette: „A Zhuoyue adagolók megváltoztatták a játékot – kezelőink már nem töltenek órákat az adagolók duguláselhárításával, és csőminőségünk még soha nem volt ennyire egyenletes. fel tudtuk venni 2 új nagy ügyfelek a megnövekedett termelési kapacitásnak köszönhetően.”

Telepítés, Kalibráció & Karbantartási irányelvek

1. Telepítés

A térfogati adagolókat plug-and-play telepítésre tervezték:

1. Szerelje fel az adagolót az extruder adagolótorkára a mellékelt karimakészlet segítségével (kompatibilis a 90mm/120mm/150mm-es adagolótorokkal) vagy önálló tartókeret.
2. Csatlakoztassa a motor tápellátását (220V/380V) az extruder vezérlőpultjára vagy a dedikált áramkörre (földelés szükséges az OSHA szabványoknak megfelelően).
3. Állítsa be az adagoló magasságát/szögét, hogy biztosítsa az anyag egyenletes áramlását az extruderbe (10° lefelé irányuló szög javasolt).
4. Üres próbaüzem a csavar forgásának és a keverőhenger működésének ellenőrzésére (nincs rendellenes zaj vagy rezgés).

A telepítés tart 1-2 óra adagolónként (nincs szükség speciális szerszámokra) - A Zhuoyue helyszíni műszaki csapata segíthet a több adagoló telepítésében teljes gyártósorokhoz.

2. Kalibráció

A kalibrálás biztosítja az adagolás pontosságát, és minden új anyagtípusnál el kell végezni:

1. Töltse fel a garatot a célanyaggal (például, PVC cső keverék) és állítsa be az adagoló sebességét a kívánt sebességre (például, 50 fordulat).
2. Gyűjtse össze a kiürült anyagot egy kalibrált tartályba 10 jegyzőkönyv (használjon stoppert a pontosság érdekében).
3. Mérjük le az összegyűjtött anyagot és számítsuk ki a tényleges adagolási sebességet (kg/óra).
4. Állítsa fel/le az adagoló sebességét, hogy megfeleljen a cél előtolási sebességnek (például, sebesség növelése től 50 fordulatszámra 55 fordulatszám, ha a tényleges sebesség 10% alacsony).
5. Ismétlés 2-3 alkalommal a konzisztencia megerősítéséhez – jegyezze fel a végső fordulatszám-beállítást későbbi hivatkozás céljából.

A kalibráció tart <30 perc anyagonként, és bármely képzett kezelő elvégezheti (nincs szükség külső kalibrációs szolgáltatásra).

3. Megelőző karbantartás

A rendszeres karbantartás meghosszabbítja az adagoló élettartamát és megőrzi a teljesítményt:

• Napi:
  • Vizsgálja meg a garatot, hogy nincs-e áthidaló anyag/patkánylyuk
  • Puha kefével tisztítsa meg az adagoló bemenetét/kimenetét (nincs súroló hatású tisztítószer)
  • Ellenőrizze a motor hőmérsékletét (nem haladhatja meg a 80°C-ot)
• Heti:
  • Kenje meg a csavarcsapágyakat élelmiszer-minőségű zsírral (FDA-kompatibilis, ha szükséges)
  • Ellenőrizze a keverőhenger kopását (cserélje ki, ha a fogak elkoptak >2mm)
  • Ellenőrizze a sebesség kalibrálását egy gyors, 5 perces anyagfuttatással
• Havi:
  • Vizsgálja meg a csavar/hordó kopását (mérje meg a csavar átmérőjét – cserélje ki, ha elhasználódott >0.5mm)
  • Ellenőrizze a VFD-n hibakódokat, és tisztítsa meg a hűtőnyílásokat
  • Húzza meg az elektromos csatlakozásokat (megakadályozza, hogy a meglazult vezetékek motorproblémákat okozzanak)
• Évente:
  • Cserélje ki a csavar/hordó egységet (ha kopott) vagy kopásálló anyaggal vonjuk be újra
  • Tesztelje a motor hatékonyságát (cserélje ki, ha a hatásfok alá csökken 85%)
  • A Zhuoyu műszaki csapata teljes rendszerellenőrzést végez (opcionális megelőző karbantartási szolgáltatás)

A Zhuoyue átfogó karbantartási kézikönyvet biztosít fényképekkel és lépésről lépésre (angol nyelven elérhető, spanyol, és német) házon belüli csapatok számára.

GYIK az extruderek térfogati adagolóiról

K: Használhatók-e térfogatmérő adagolók többkomponensű keveréshez? (például, gyanta + mesterkeverék)?

A: Igen. Több térfogati adagoló (1 főgyantához, 1+ adalékanyagokhoz/főkeverékhez) szinkronizálható az extruder PLC-vel a pontos térfogatarányok fenntartása érdekében (például, 95% PVC + 5% színes mesterkeverék). Ez egy költséghatékony alternatíva a többkomponensű tömegveszteség-rendszerekhez a nem kritikus keverési alkalmazásokhoz.

K: Milyen anyagáramlási tulajdonságok a legjobbak a térfogatadagolókhoz?

A: A térfogati adagolók a legjobban a szabadon folyó anyagokkal teljesítenek (térfogatsűrűség 0.5-0.9 g/cm³) mint a szűz pellet. Alacsony átfolyású anyagokhoz (térfogatsűrűség <0.4 g/cm³, például, őröld újra a pelyheket), a rövid fogású csavar opciót ajánljuk + vibrációs alap az áramlás javítására és a pontosság megőrzésére.

K: A térfogatmérő adagolók kompatibilisek az újrahasznosított műanyagokkal?

A: Teljesen. A Zhuoyue ZYVF sorozatát kifejezetten az újrahasznosított műanyagok feldolgozására tervezték – az eltömődésgátló keverőhenger és az ikercsavaros kialakítású fogantyú minimális elakadással őrli újra a pelyheket/pelleteket.. A kopásálló csavarbevonatot magas szennyezőanyag-tartalmú újrahasznosított anyagokhoz ajánljuk (például, piszok, fémtöredékek).

K: Mennyi a Zhuoyue volumetrikus adagolók átfutási ideje??

A: Szabványos modellek (ZYVF-15 - ZYVF-50) átfutási ideje van 3-4 hétig. Egyedi konfigurációk (rozsdamentes acél érintkező alkatrészek, vibrációs alap, HMI vezérlés) igényelnek 5-6 hétig. Gyorsított gyártás (2-hét átfutási idő) felár ellenében elérhető 15% díj.

K: Milyen garanciát vállalunk a volumetrikus adagolókra?

A: A Zhuoyue 2 év garanciát vállal minden mechanikai alkatrészre (csavarok, hordó, motor, sebességváltó) és 1 év garancia az elektromos alkatrészekre (VFD, vezérlőpult). Kibővített garanciális lehetőségeket is kínálunk (3-5 év) felár ellenében, beleértve az éves megelőző karbantartási látogatásokat.

A vége felé 16 év, A Zhuoyue volumetrikus adagolói a legjobb választás a műanyag extrudáló gyártók számára, akik megbízható terméket keresnek., költséghatékony takarmányozási megoldás. Függetlenül attól, hogy PVC csöveket gyárt, PE lapok, vagy újrahasznosított műanyag profilok, adagolóink ​​egyenletes teljesítményt nyújtanak, minimális állásidő, és maximális érték – mindezt globális műszaki támogatás és bizonyított sikerek támasztják alá. Lépjen kapcsolatba értékesítési csapatunkkal még ma, és kérjen ingyenes adagolóválasztási útmutatót és árajánlatot, amely az extruder speciális követelményeihez igazodik.
